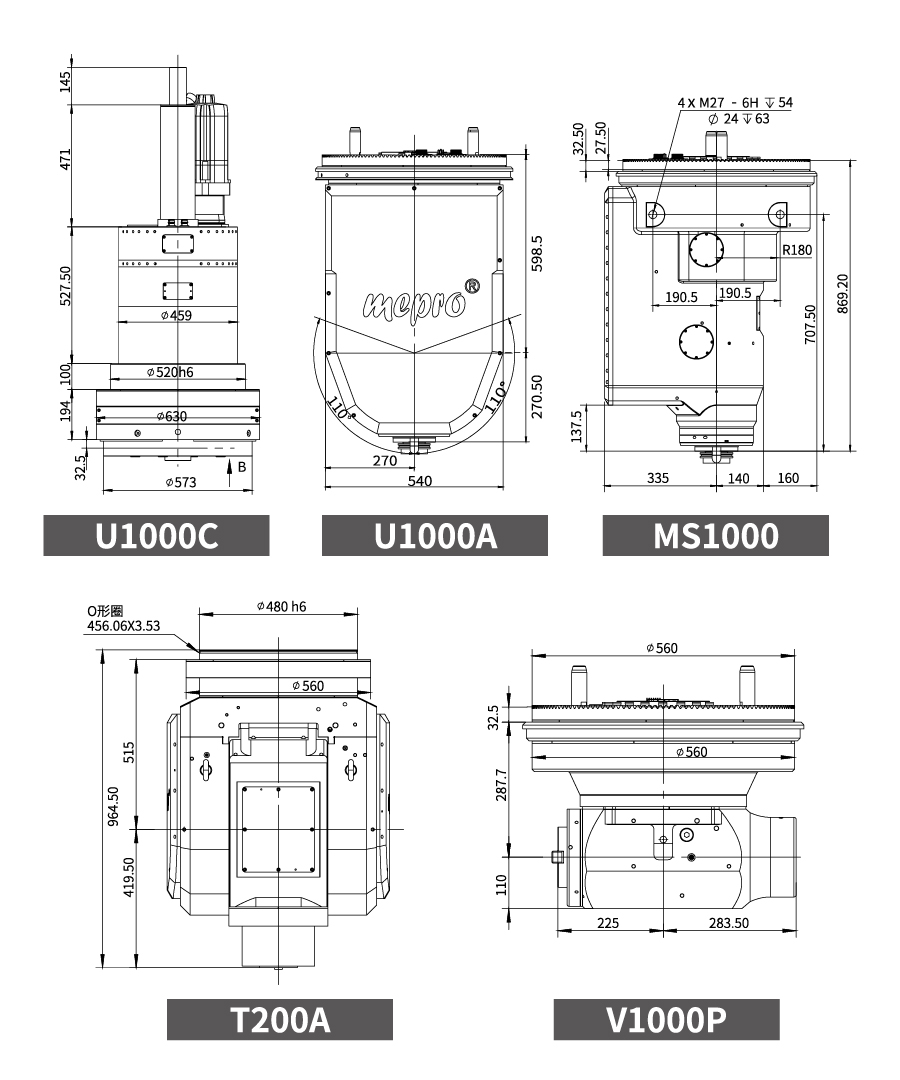

互換式五軸聯動銑頭系統
參數表
|
U1000C
|
| C 軸額定 / 最大扭矩 | 3960/5000Nm |
| C 軸最高轉速 | 10rpm |
| C 軸液壓夾緊力矩 | 8000（60bar）Nm |
| C 軸傳動比 | 1:220
|
| C 軸轉角范圍 | ±360° |
| C 軸編碼器類型 | 絕對式 |
| C 軸定位精度 | 8"VDI3441
|
| C 軸重復定位精度 | 4"VDI3441
|
| 重量 | 1069kg
|
|
U1000A
|
| A 軸額定 / 最大扭矩 | 3987/5000Nm |
| A 軸最高轉速 | 10rpm |
| A 軸液壓夾緊力矩 | 6000（60bar）Nm |
| A 軸傳動比 | 1:275
|
| A 軸轉角范圍 | ±110° |
| A 軸編碼器類型 | 絕對式 |
| A 軸定位精度 | 8"VDI3441
|
| A 軸重復定位精度 | 4"VDI3441
|
主軸參數
|
主軸額定扭矩
| 1232Nm
|
| 主軸S1/S6轉速 | 3000/4000rpm |
| 主軸額定功率 | 41kW |
| 刀柄 | BT50 |
| 軸承潤滑方式 | 油脂潤滑 |
| 中心出水 | 0.7-4Mpa |
重量
| 1227kg
|
|
T200A
|
| A 軸額定 / 最大扭矩 | 1600/2600Nm |
| A 軸最高轉速 | 30rpm |
| A 軸液壓夾緊力矩 | 6000（60bar）Nm |
| A 軸轉角范圍 | ±110° |
| A 軸編碼器類型 | 絕對式 |
| A 軸定位精度 | 8"VDI3441
|
| A 軸重復定位精度 | 4"VDI3441
|
主軸參數
|
主軸S1/S6扭矩
| 200/240Nm
|
| 主軸S1/S6轉速 | 2580/10000rpm |
| 主軸額定功率 | 54kW |
| 刀柄 | HSK-A100 |
| 軸承潤滑方式 | 油脂潤滑 |
| 中心出水 | 0.7-4Mpa |
重量
| 1320kg
|
|
V1000P
|
主軸參數
|
主軸額定扭矩
| 1000Nm
|
| 主軸額定/最高轉速 | 3000/4000rpm |
| 主軸額定功率 | 22kW |
| 刀柄 | BT50(P50T-1) |
| 軸承潤滑方式 | 油脂潤滑 |
重量
| 410kg
|
|
MS1000
|
主軸參數
|
主軸額定扭矩
| 1232Nm
|
| 主軸S1/S6轉速 | 3000/4000rpm |
| 主軸額定功率 | 41kW |
| 刀柄 | BT50 |
| 軸承潤滑方式 | 油脂潤滑 |
| 中心出水 | 0.7-4Mpa |
重量
| 699kg
|
